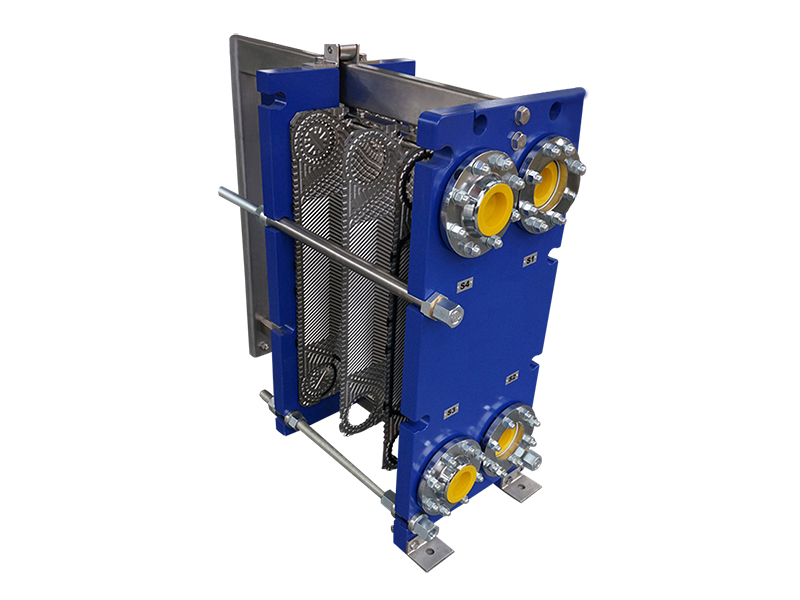

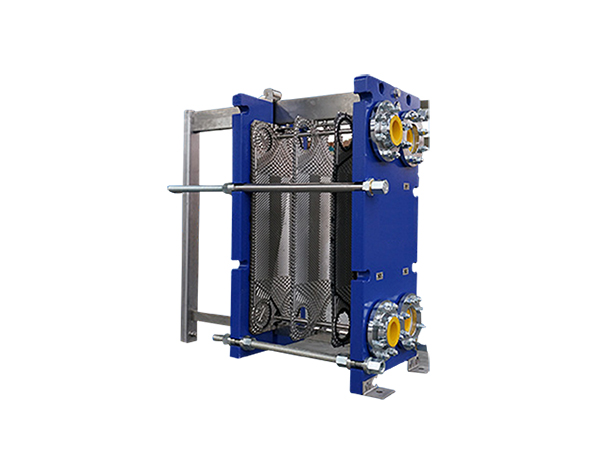

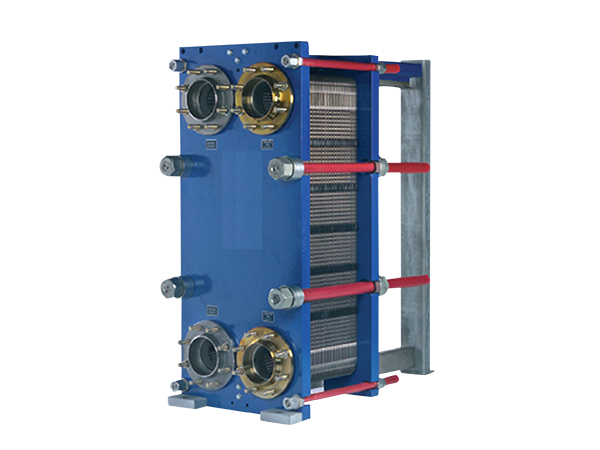

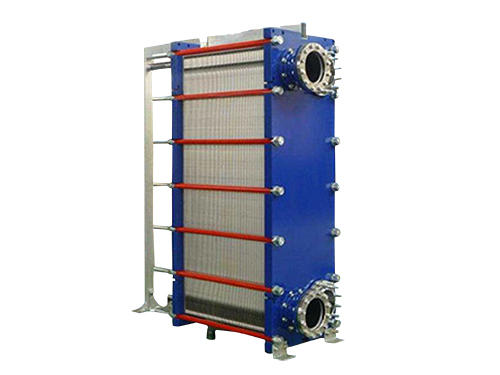

半焊板式板熱器
產品優點
對不同臨界介質有強的兼容性,適用于對密封墊片有侵蝕的介質與高壓力運行介質。
拆裝簡單,可將密封墊片封閉的板片拆開進行清洗或進行清洗或板片組的替換。
通過增加或減少板片數量可便捷的調節換熱能力。
流體滯液量少,對運轉條件的變化反應迅速。
特殊工藝激光焊接密封與高承壓結構設計讓密封性高、承壓能力強。
在應用于常規制冷劑換熱工況時的優點
技術專業,運行可靠??杀苊舛螕Q熱,成本低,換熱效率高,換熱量大。
安裝簡單,維護簡捷??蛇M行清洗與修復,使用壽命長,運行費用低。
可塑性強,調整靈活??赏ㄟ^增加或減少板片組進行換熱量的調整。

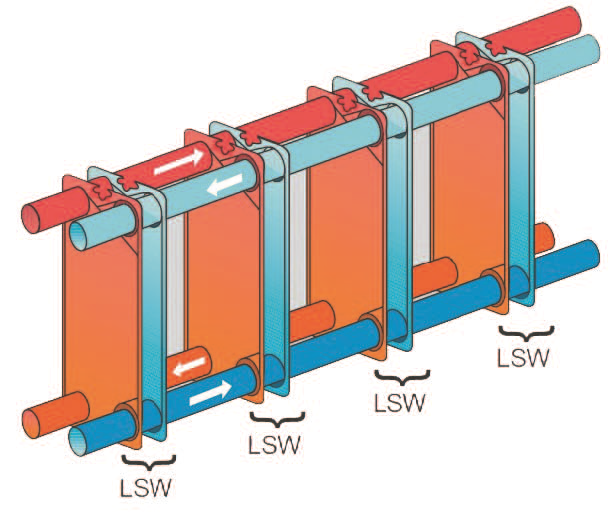

導熱隔離技術
江蘇冰克LSW系列半焊板式換熱器在工作過程可以保證流道間全部的隔離,臨界媒質在焊接密封后的流道中流動,將熱傳給另一側的普通媒介,沒有這種嚴格隔離設計,許多工業過程將無法實現。
獨特的流道設計
流道設計可以增加介質流進板式換熱器時的絮流強度,增強換熱效果并減少相應的壓力損失。即使介質在換熱器內流速很低,亦可得到高的換熱效果,為了滿足不同的工況的要求,我們有不同板型可供選擇。
應用領域
制冷空調和暖通行業:可作為蒸發器氣體過熱器,液體過冷器,熱回收器等
化工行業:加熱,冷卻,蒸發,冷凝過程
冶金行業:軋機,連鑄機制冷機的潤滑油冷卻,循環水冷卻
電力工業:變壓器油,透平油冷卻
輕紡造紙業:廢氣,廢液的余熱利用
區域集中供熱:汽-水供熱,中間換熱站,二次系統水加熱
醫藥行業:注射用水,血漿制造
部分產品型號
江蘇冰克BKW系列激光半焊板式換熱器產品規格數據表 |
16Bar產品型號 |
25Bar產品型號 |
標準接管口徑 |
單板有效換熱面積 |
組裝板片數量 |
最大流量 |
板片厚度 |
產品高度 |
產品寬度 |
板片高度 |
板片寬度 |
角孔間距 |
夾緊尺寸 |
m³/h |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
BKW050-NAXXX |
BKW050-NBXXX |
DN50 |
0.12㎡ |
240 |
36 |
0.6/0.7 |
920 |
320 |
747 |
248 |
640*140 |
N*(3.0+X) |
BKW100-NAXXX |
BKW100-NBXXX |
DN00 |
0.24㎡ |
510 |
145 |
0.6/0.7 |
1084 |
470 |
871 |
371 |
719*225 |
N*(2.5+X) |
BKW150-NAXXX |
BKW150-NBXXX |
DN150 |
0.46㎡ |
470 |
320 |
0.6/0.7 |
1815/1940 |
610/650 |
1498 |
498 |
1294*298 |
N*(2.5+X) |
備注:
1、以上產品數據僅供參考,準確產品數據以我公司出具的產品設計書與產品圖紙為準。
2、產品型號欄中的字母“N”表示未確定的板片數量;字母“XXX"表示未確定的產品組裝信息。 |
